1. 仪器简介

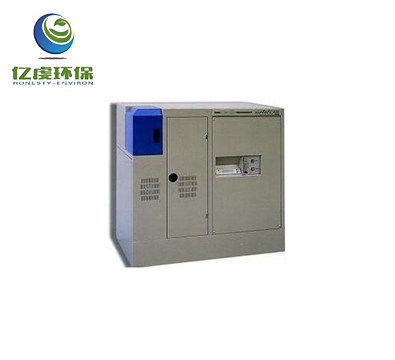

　　MetalLab75/80精密真空火花直读光谱仪是进行金属材料成分分析的高精度测量仪器，能够快速准确的检测出金属中各种元素的含量，广泛应用于冶金、铸造、机械、金属加工等领域。在中国用户广泛，是GNR仪器公司非常经典的一款仪器。

2.主要特点

　　■Metal-Lab型光谱仪光室焦距为750mm落地式光谱仪，而不是500mm的台式光谱仪，这种落地式光谱仪在分析时分辨率更高，稳定性好，尤其在分析纯金属时（例如无氧铜）更能体现其优越性。

　　■Metal-Lab型光谱仪为真空光室，并且是连续抽真空，这样可以使真空保持恒定，从而使光谱分析更稳定。连续抽真空下，真空泵寿命机不低于光谱仪寿命。

　　另外，真空光室比充氮光室维护成本低，不需要定期更换氮气，只要每过一段时间加加泵油即可。

　　■独特的多功能火花台：

　　1.火花台采用内部加热式恒温系统，消除了分析时样品温度变化造成的误差，并避免了使用外接冷却水可能造成的线路板因进水而损坏的危险。

　　2.分析不同基体时不用更换火花台（比如分析钢后立刻分析铜），使用更方便。

　　3.火花台使用的厚钢板（约2厘米厚）而不是薄钢板，避免了长期分析造成的火花台变型，从而避免了分析时的漏光现象，使分析更稳定。

　　■获得欧洲专利的移动式激发系统：

　　除了常用的固定式火花台激发系统外，本仪器还选配移动激发系统，主要应用于解决难以切割或不能切割的大块样品的分析检测。移动激发系统用光纤导光，可分析距离光谱仪1.5m以内的的大块样品，方便灵活，易于操作，将大型精密光谱仪的精确性与移动光谱仪移动性相结合，既保证了分析结果的准确性和高精度，同时又具有一定范围的移动性能，无需破坏样品即可做到大块样品的准确分析。本技术已经获得欧洲技术发明专利，GNR公司是目前光谱仪市场上一家具有此技术的专业光谱仪公司。

　　■检测器电路放在真空室外：

　　光电倍增检测器的电路部分置于真空室外部，这样既防止在光室内因高压而产生辉光，避免了辉光对检测谱线的干扰，又避免在检测器电路出问题时打开光室。

　　■光纤传输信号―――――抗电磁干扰

　　光谱仪主机与计算机之间的信号和数据的传输采用光导纤维，避免数据在传输过程中受到外界电磁的干扰，保证数据和信号的能够正常传递，增强了仪器的整体抗电磁干扰能力。

　　■空泵与光室之间存在两级防护―――――防止油倒吸

　　在真空泵的入口和光室的真空出口各有一级特殊装置，用于防止再突然断电情况下，真空油倒吸和正常运行时油蒸汽扩散而进入光学系统。保证光室免于污染。

　　■合理的结构设计―――――便于日常维护

　　日常维护的工作量很小，仅需偶尔擦透镜。透镜与光室之间有单向隔离阀，使得透镜清理工作可在两次日常分析工作的间隙即可完成，而不破坏真空。

　　■备品备件与消耗件的价格低―――――使用成本低

　　备品备件与消耗件的价格是所有光谱仪中最低的，且保外期的售后服务价格也是最低的。

3.技术参数

　　■真空光学系统

　　—巴邢—龙格架法，光栅焦距750mm

　　—高发光全息光栅，刻线为2400条/mm或3600条/mm

　　—谱线范围：120~800nm

　　—色散率Dispersion

　　一级色散率：0.55nm/mm

　　二级色散率：0.275nm/mm

　　—分辨率：优于0.01nm

　　—最多可检测通道：60个（附加光学系统）

　　—240条可选谱线

　　■谱线

　　—每条待测谱线对应一个狭缝

　　—每个通道包括：

　　板带上的一个出口狭缝

　　高性能的光电倍增管

　　一个反射镜（取决于PMT的位置）

　　—光电倍增管的高压可调

　　—根据分析要求，一个光学系统中的通道可增加至30个

　　■恒温控制系统

　　—光室和电子单元配有恒温系统

　　—温度波动控制在+/-0.1℃

　　—系统避免了温度波动对仪器稳定性的影响

　　■控制及数据获取电子单元

　　—16位模/数转换微处理器

　　■火花激发源

　　—放电参数由密码保护

　　—火花源放电稳定，不受供电系统波动的影响

　　—高能预火花技术，最大达600Hz

　　—放电参数：

　　频率Frequency20-600Hz

　　电感Inductance120uH

　　电阻Resistance3.5Ohm

　　电容Capacity5uF

　　电压Voltage400V

　　■火花台

　　—火花台尺寸为100X80mm，分析样品最重可达25Kg

　　—安全防护设备阻止不安全激发

　　—火花台易于拆卸，便于清洁

　　—电极易于更换、维修

　　■真空系统

　　—真空由真空泵和真空控制设备控制

　　■分析软件

　　—包括不同基体不同曲线的计算

　　软件允许以下操作：

　　建立并修改分析程序

　　支持用功能键进行日常操作

　　输出方式可选（强度、强度比率、未校正浓度、校正浓度等）

　　分析结果的浓度单位可选（ppm，%）

　　可进行通用标准化

　　微型标准化

　　校正元素间的干扰

　　自动标准化

　　可打印出超过100次激发的所有结果及其平均值，标准偏差和相对标准偏差

　　在同一点可重复一次或多次激发，可剔除一次或多次激发结果

　　根据要求的标准（UNI，DIN，ASTM等）选择合金的测试类型

　　标准物质库

　　国际标准库

　　牌号鉴别

　　支持C当量或其它设定参数计算

　　标记超出范围的元素

　　根据分析时间或激发次数可自动提示再校准

　　可进行统计分析计算

　　可用不同语言输出结果

　　硬盘存储数据为以后的研究提供方便

　　可连接外部计算机或中心系统

　　■计算机及打印机配置（由用户自备）

　　参考配置：

　　CPU奔腾酷睿2、内存2GB

　　硬盘>160GB7.200转、DVD—CD-DVDRW-CDRW

　　显示器LCD17”或19”液晶屏

　　WindowsXP操作系统

　　网络、显卡,USB接口…

　　键盘、鼠标

　　打印机：彩色惠普Deskjet打印机，或同等产品

　　■工作环境：

　　—温度范围:10~40℃

　　—湿度环境：小于等于80%
