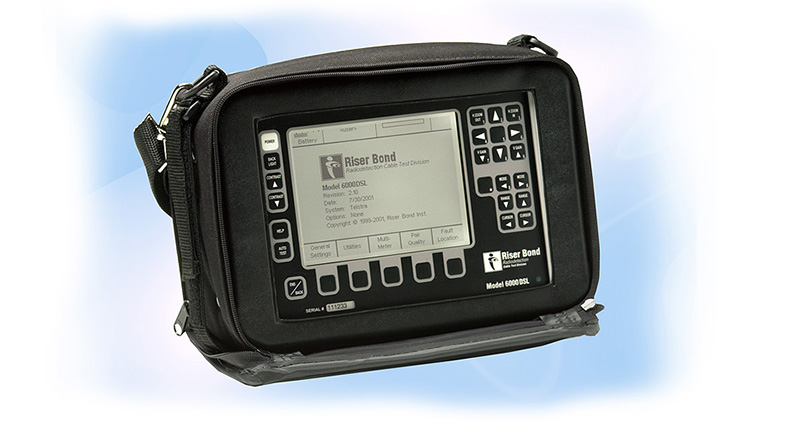

Radiodetection 6000DSL型多功能电缆故障测试仪
6000DSL型多功能电缆故障测试仪集5种测试于一身:万用表、绝缘电阻测试、线对质量和噪声测量、绝缘故障定位(RFL)和脉冲反射仪(TDR)，
一次连接就可以诊断出电缆上的所有问题。



























Radiodetection 6000DSL型多功能电缆故障测试仪产品简介
6000DSL型多功能电缆故障测试仪集5种测试于一身:万用表、绝缘电阻测试、线对质量和噪声测量、绝缘故障定位(RFL)和脉冲反射仪(TDR)，
一次连接就可以诊断出电缆上的所有问题。

Radiodetection 6000DSL型多功能电缆故障测试仪产品特点
● 仪器同时具备诊断和故障定位功能。
● 万用表功能，测量直流电压，交流电压，外接电池，电阻和绝缘电阻。
● 线对质量测试，测量回路电流，金属线路，噪音和电力干扰，纵向平衡。
● 脉冲反射仪(TDR)可以精确的定位开路，短路，进水，搭接，和破损等各种TDR产品可以检测出来的电缆故障。
● 绝缘故障定位(RFL)，三种测试模式，可以进行双线或单线的绝缘故障定位。
● 电容表-测量电缆末端的电容量或者定位开路电路引起的故障。
● STRESS TDR-特殊的功能涉及可以检测因潮气侵入引起的电缆故障。
● 操作简单，易学易用，舒适的键盘，可以让操作人员轻松实现功能转换。
● 自动测试和故障分析功能-按“自动按键”让仪器进行基本的诊断测试。
● SUPER STOR超级波形数据存储功能，还可以存储自动测试的结果，让操作者进行后期分析。
● 可选振荡器和探头，测试完成之后，进行分析线对，开路和闭路，再接合等问题。
● WAVE-VIEW软件，可以将波形图在电脑中进行存档，打印，分析。

Radiodetection 6000DSL型多功能电缆故障测试仪产品参数



测试范围	适用于双绞线通信电缆和电力电缆，0-3m到0-12km，13个范围，带图形放大功能
万用表	直流电压 0至400V  分辨率 0.1V   精度 1%±0.1V  交流电压 0至400V  分辨率 0.1V   精度2%±0.1V 电池     2至400V  分辨率 0.1V   精度1%±0.1V 电阻     0至1999.9Ω  分辨率 0.1Ω  精度0.2%±0.2Ω         2KΩ至10KΩ   分辨率 1Ω     精度0.2%±1Ω
绝缘电阻	50V/100V/250V/500V 0至49.99MΩ     分辨率 0.01MΩ   精度0.2%±0.01MΩ50MΩ至99.9MΩ   分辨率 0.1MΩ    精度4% 100MΩ至999MΩ   分辨率 1MΩ      精度10%
电容表	0至100M        分辨率 0.1M   精度 2%±1M 100至1000M     分辨率 1M     精度 ±3% 1000至10000M   分辨率 10M    精度 ±5% 10000至50000M  分辨率 100M   精度 ±8%
线对质量测试	回路电流 2至120mA     分辨率0.1mA     精度5%±0.2mA 噪声平衡测试 0至50dBrnC   分辨率 1dB  精度 ±2dB 电力干扰     40至100dBrnC 分辨率 1dB  精度 ±2Db 介入损失     0至60Db 频率范围 50HZ至2MHZ 分辨率 1dB 输出等级 0和-10 dB   色度亮度干扰 0至40Db频率范围 50HZ至2MHZ 分辨率 1dB 输出等级 0和-10 Db 频率范围：50HZ至2MHZ 纵向平衡     40至62dB 频率 分辨率 1db  精度 ±2dB 电阻：        100，120，135，600，900Ω
功率谱密度
	动态范围：-20dB/HZ至-140dB/HZ 频率范围：20kHZ至2MHZ 分辨率：  10kHZ 电阻：      100，120，135Ω
脉冲反射仪(加感和非加感电缆)（TDR）
最大测试范围	工作波形  VOP为99.0%时, 测试19.4km  VOP为60.0%时，测试11.7km   存储波形  VOP为99.0%时, 测试3.6km   VOP为60.0%时，测试2.2km 范围根据VOP值不同而有所变化
水平分辨率	水平分辨率 <610米 VOP为99.0%时<0.07m VOP为30.0%时<0.02m >610米 0.1m(VOP为任意值)
输出信号	2ns,25ns,500ns,100ns,1.5μs,4.4μs以及330μs
垂直灵敏度：	>65dB
输出平衡	可在80Ω至120Ω之间变化
距离精度	±0.15米±读数的0.01%
滤波器	标准：8×，50/60Hz 可选：4×，8×，16×，32×，64×，128×，50/60Hz
绝缘故障定位
定位范围	0至45km
故障电阻范围	0至50MΩ
精度	3线测试 ±0.25%×DTS±0.4ohms  4线测试 ±0.25%×DTS±0.25ohms  Kupfmuller测试 ±1.0%×DTS±1ohm
波形存储	标准 8个波形, 可选 32个波形

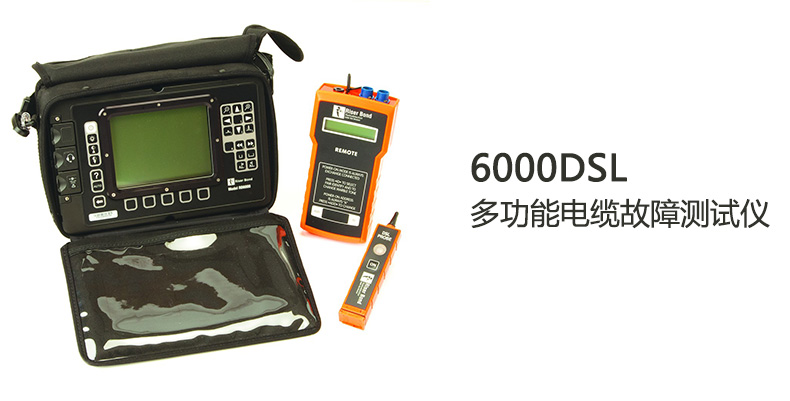

远程设备和振荡器	进行分析线对，开路和闭路，再接合等问题。
尺寸	不含附件和背包 160mm×240mm×60mm  重量 1.3kg 含附件和背包   198mm×279mm×165mm 重量 2.6kg 远程设备：     216mm×100mm×40mm  重量 0.4kg 振荡器/远端    230mm×35mm×25mm   重量 210g
附件（标准）	说明书；110V或220V充电器；测试线缆，VOP卡
（可选）	波形贮存，TDR噪声滤波器；

Radiodetection 6000DSL型多功能电缆故障测试仪产品配置

● 主机 ● 说明书 ● 110V或220V充电器 ● 测试线缆 ● VOP卡
